東莞啟威傳動科技專業代理供應TBI螺母絲桿SFU5010-4【原裝正品、現貨供應、價格合理、專業軸端研磨加工】

I : 導程, Da : 珠徑, n : 珠卷數, Ca : 動額定負荷, Coa : 靜額定負荷, K : 鋼性(kgf/μm) ★ : 可制作左螺紋

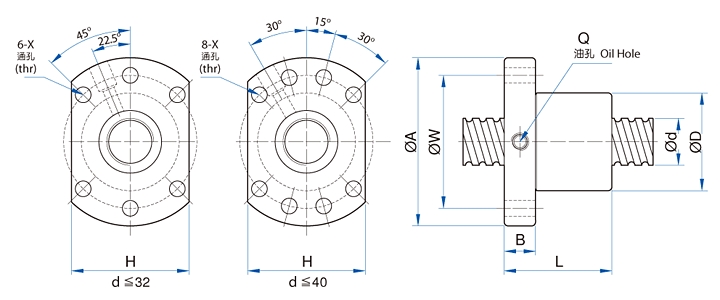

型號 Model No.		滾珠螺桿、螺母之基準參數 Dimensions 單位 : mm
		d	I	Da	D	A	B	L	W	X	H	Q	n	Ca	Coa	K
★	SFU05010-4	50	10	6.35	75	110	16	93	93	11	85	M8	1x4	6004	19614	85

TBI螺母絲桿SFU5010-4特點：
【軸向間隙為0】
因?yàn)?A href="http://m.cqtujmz.cn/products.asp?id=8">滾珠花鍵在旋轉方向是沒有無效行程的角接觸結構，所以定位精度高。

【重量輕、體積小】
因螺帽與支撐軸承為一體化結構，能實現既高精度又小型的設計。此外，由於滾珠絲桿螺帽重量輕，貫性小，就可保證高度的回應能力。

【安裝簡便】
滾珠花鍵螺帽被設計成即使把螺帽從軸上拔下，滾珠也不會脫落的結構。只要用螺絲安裝在支撐座上，就可簡單地安裝滾珠絲桿＊花鍵。(支撐座內徑公差建議使用H7。)

【噪音低且運動流暢】
因滾珠絲桿所採用的是端蓋環迴圈方式，所以噪音低，并能實現平滑流暢的運動。

TBI滾珠絲桿U型螺帽是由鋼珠沿著內循環循環器滿槽，斜斜的越過螺桿牙峰，回來到原點。一般為一卷鋼珠一次循環。此型螺帽型式同于I型螺帽。

SFU2510-4滾珠絲桿至少要有一端完全通牙，適用于絲桿徑較小，U型螺帽采用金屬循環器。螺帽選定時請考慮所要求精度，所需交貨期、尺寸（絲桿軸外徑，導程/絲桿軸外徑比）。

【滾珠螺母噪音低且運動流暢】
TBI螺母絲桿SFU5010-4因滾珠絲桿所採用的是端蓋環迴圈方式，所以噪音低，并能實現平滑流暢的運動。

【高剛性的支撐軸承】
TBI螺母絲桿SFU5010-4因在滾珠絲桿側的支撐軸承採用了軸向高剛性的60°“接觸角，滾珠花鍵側的支撐軸承採用了力矩方向高剛性的30°接觸角，所以能得到高剛性的支撐軸承。另外，作為標準附帶的專用橡膠密封墊片，可防止異物的侵入。
