TBI雙螺母DFS4020滾珠絲杠規格參數：

絲桿外徑:38
導程:20
珠徑:6.35
螺母外徑:63
法蘭的厚度:14
螺母的長度:162
法蘭的寬度:70
珠圈數:2.8×1
動額定負荷:3959
靜額定負荷:10715
剛性:73

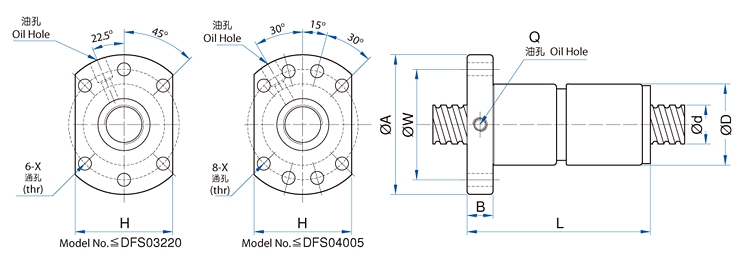

型號 Model No.		滾珠絲杠、螺母之基準參數 Dimensions 單位 : mm
		d	I	Da	D	A	B	L	W	H	X	Q	n	Ca	Coa	K
	DFS04005-3.8	40   38	5	3.175	63	93	15	85	78	70	9	M8	3.8x1	2018	7589	83
	DFS04006-4.8		6	3.175	63	93	14	98	78	70	9	M6	4.8x1	2467	9583	106
	DFS04008-4.8		8	3.969	63	93	14	125	78	70	9	M6	4.8x1	3327	11491	110
	DFS04010-3.8		10	6.35	63	93	14	123	78	70	9	M8	3.8x1	5035	13943	91
	DFS04020-2.8		20	6.35	63	93	14	162	78	70	9	M8	2.8x1	3959	10715	73



TBI滾珠絲桿常用型式螺帽

S型螺帽　　此種型式是由鋼珠滾動于螺桿與螺帽之間的滿槽而前進，再經由循環器兩端之路徑做回流。

E型螺帽　　此型之循環器的鋼珠，會沿著螺紋的方向運行，加上鋼珠之隔音如防壓設計，所以運轉時的噪音將被消抵。此外，S型螺帽的安裝空間跟其他型螺帽相比較小，所以特別適合高速及輕負荷之設計。

U.I型螺帽　　此種型式是由鋼珠沿著內循環循環器滿槽，斜斜的越過螺桿牙峰，回來到原點。一般為一卷鋼珠一次循環.此種型式螺桿至少要有一端完全通牙，適用于螺桿徑較小，采用金屬循環器

K型螺帽　　此種螺帽法蘭為四孔安裝孔，適用于微小型絲桿。循環原理同I型相同，但不同循環時，循環位置皆位于相同角度之鍵槽上.

E型螺帽　　此種型式是兼具外循環式及內循環式特點，在鋼珠滾動于螺桿與螺帽之間的滿槽而前進，在螺帽的尾端由端蓋循環器道引至螺帽本體的回流孔中，一般與外循環相同為多卷鋼珠一次循環，只是少了外循環管。



本公司產品主要包括TBI滾珠絲杠、直線導軌、滾珠花鍵、圓棒導軌、箱式軸承、直線軸承、直線光軸、線性模組、絲杠支撐座、光軸支撐座等。廣泛應用于數控機床，木工機械搬運、輸送機械,精密測量?jī)x器,產業自動化機械，電子半導體機械，機械手臂、包裝機械等，所有需求精密直線傳動及定位的領域。



TBI滾珠絲桿軋制C7級大量現貨庫存，歡迎新老客戶朋友來電來函咨詢及訂購，絲桿長度按客戶要求切割,附圖紙3天內交貨！TBI滾珠絲桿C5研磨級絲桿貨期較長具體交貨期限及報價請來電咨詢。
